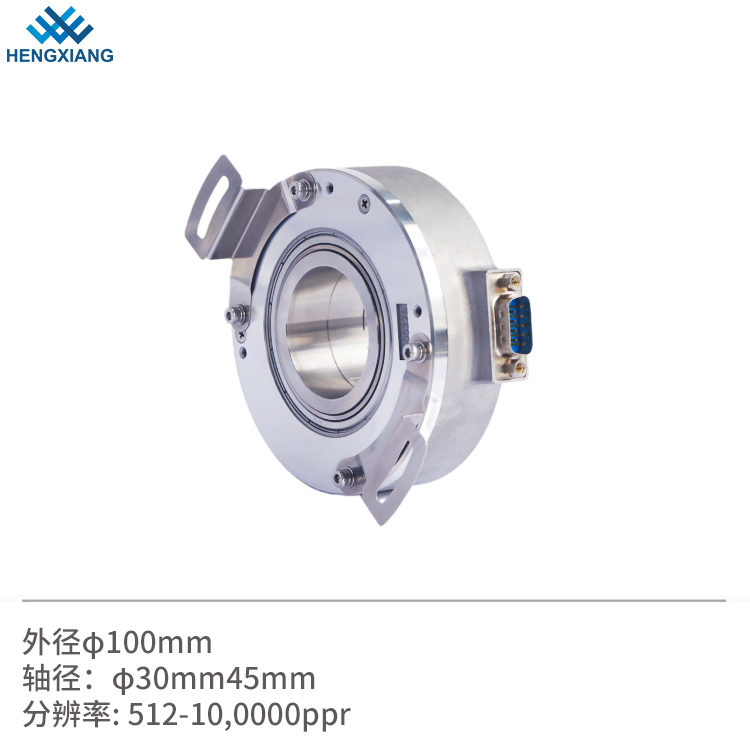

產品介紹：
外形尺寸：外徑Φ100mm,厚度前抱為38mm
軸 徑：Φ45mm貫穿
連接方式：9芯電腦專用插座側出
輸出形式：集電極開路、電壓、互補和差分輸出（長線驅動26LS31）
分 辨 率：可達48000P/R
電源電壓：可選①DC5V；②DC8V-30V
當前位置：首頁 > 產品展示 > 編碼器 > 增量型-空心軸 > 孔徑35-45mm
產品介紹：
外形尺寸：外徑Φ100mm,厚度前抱為38mm
軸 徑：Φ45mm貫穿
連接方式：9芯電腦專用插座側出
輸出形式：集電極開路、電壓、互補和差分輸出（長線驅動26LS31）
分 辨 率：可達48000P/R
電源電壓：可選①DC5V；②DC8V-30V
| 項目 | 基本參數 | |
| 外形尺寸 | 外徑: 100mm | |
| 厚度: 38mm | ||
| 軸徑: 30mm/35mm/38mm/40mm/42mm/45mm | ||
| 脈沖 | 100;200;250;256;360;500;512;600;512;600;700;800;900 | |
| 1000;1024;1200;2000;2048;2500;3000;3600;4096;5000;7200; 8192;10000;11520;12000;20000;24000;40000;48000 | ||
| 輸出相位 | 相位 A,B,Z or A B Z antipole | |
| 電源電壓 | DC5V & DC8-24V | |
| 出線方式 | 插座側出 | |
| 輸出類型 | N=NPN集電極開路輸出 | |
| V=電壓輸出 | ||
| F=推拉輸出 | ||
| 差分輸出 | C=長線驅動(26LS31) | |
| 兼容 RS422 | ||
| E=長線驅動(RT7272) | ||
| 環境溫度 | 工作溫度: -20~+80° (不結露) | |
| 保存溫度: -25~+85° (不結露) | ||
| 環境濕度 | 工作和保存: 35~85%RH (不結露) | |
| 防護等級 | IP50 | |
| 線長 | 1M (線長 可根據客戶要求加長） | |
| 外殼 | 壓鑄鋁合金 | |
| 包裝方式 | 紙盒 | |
| 重量 | 670g | |
| 證書 | CE | |
