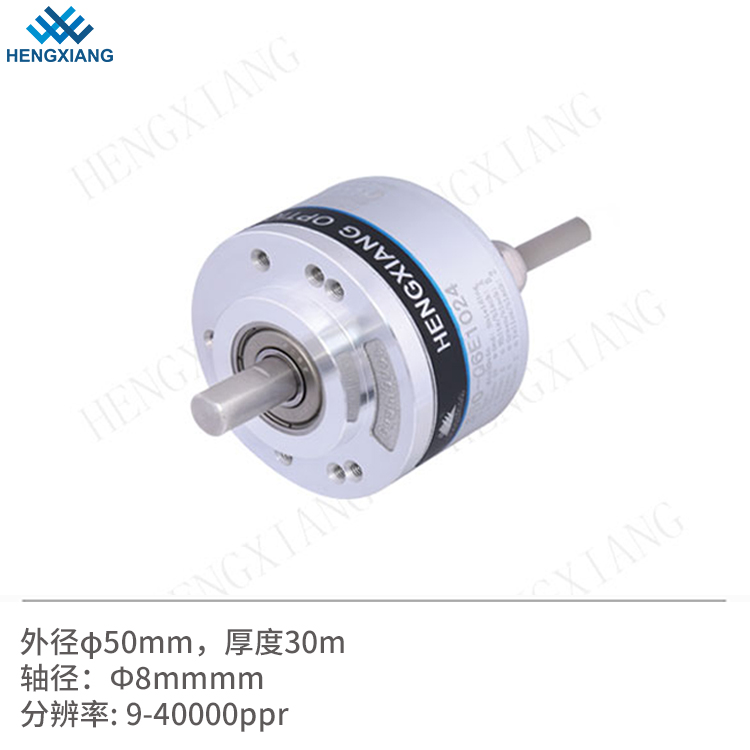

產品介紹：
特點：通用型，體積小，多種輸出方式可選，使用壽命長，低價格等
應用范圍：紡織行業、包裝機械、工業流水線等工業自動化控制
外形尺寸：體積小,外徑Φ50mm,厚度為30mm
軸 徑：Φ8mm(D形口)
連接方式: 線后出（帶金屬電纜固定頭）
輸出形式: 集電極開路、電壓、互補和差分輸出（長線驅動26LS31）
分 辨 率：可達23040P/R
當前位置：首頁 > 產品展示 > 編碼器 > 增量型-實心軸 > 軸徑6-10mm
產品介紹：
特點：通用型，體積小，多種輸出方式可選，使用壽命長，低價格等
應用范圍：紡織行業、包裝機械、工業流水線等工業自動化控制
外形尺寸：體積小,外徑Φ50mm,厚度為30mm
軸 徑：Φ8mm(D形口)
連接方式: 線后出（帶金屬電纜固定頭）
輸出形式: 集電極開路、電壓、互補和差分輸出（長線驅動26LS31）
分 辨 率：可達23040P/R
| 項目 | 基本參數 | |
| 外形尺寸 | 外徑: 50mm | |
| 厚度: 30mm | ||
| 軸徑: 8mm | ||
| 脈沖 | 9;20;30;50;60;100;200;240;250;256;300;360;500;512;600;720;800;900; | |
| 1000;1024;1200;1250;1440;1500;1800;2000;2048;2500;2880;3000; | ||
| 3600;4000;4096;5000;5760;6000;7200;8192;9000;10000;11520;12000; | ||
| 14400;16384;18000;20000; 23040;32000;40000; | ||
| 極性反接保護 | √ | |
| 短路保護 | √ | |
| 輸出相位 | A,B,Z or -A -B -Z | |
| 電源電壓 | DC5V & DC8-30V | |
| 出線方式 | 徑向電纜 | |
| 軸向電纜 | ||
| 徑向插座 | ||
| 輸出類型 | NPN&PNP | |
| 電壓輸出 | ||
| 推拉輸出 | ||
| 差分輸出 | 長線驅動(TTL) | |
| 兼容 RS422 | ||
| 長線驅動(HTL) | ||
| 環境溫度 | 工作溫度: -20~+90° | |
| 保存溫度: -25~+95° | ||
| 環境濕度 | 工作和保存: 35~85%RH (不結露) | |
| 最高轉速 | ≤6000RPM，IP65≤4000RPM | |
| 防護等級 | IP50 & IP65 | |
| 線長 | 1M (線長 可根據客戶要求加長） | |
| 外殼 | 壓鑄鋁合金 | |
| 包裝方式 | 紙盒 | |
| 重量 | 190g | |
| 證書 | CE | |
