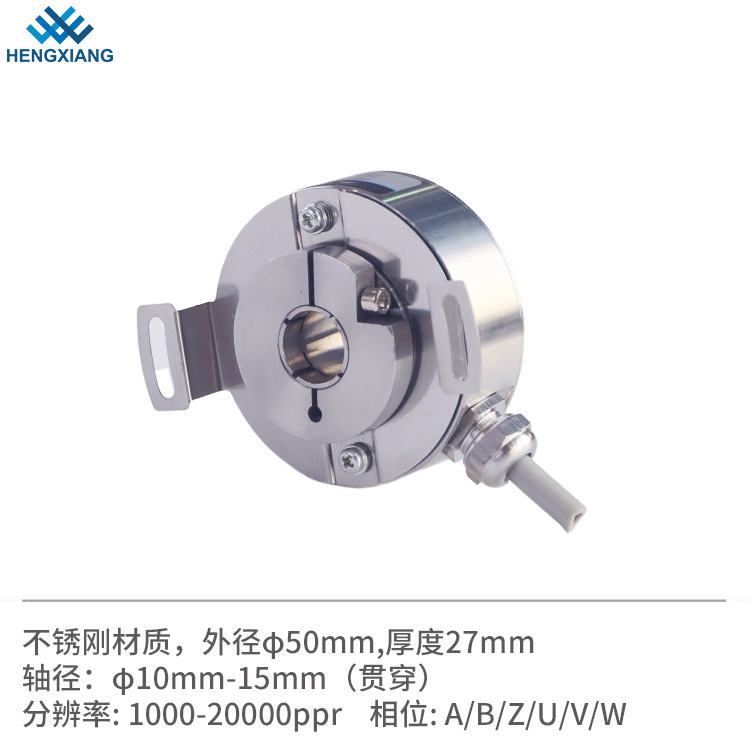

產品介紹：
外徑尺寸: 50mm ;厚度: 27mm
軸徑：10mm/12mm/14mm/16mm
脈沖：可達10000P/R
輸出形式: 集電極開路、推挽和TTL、HTL
當前位置：首頁 > 產品展示 > 編碼器 > 高防護編碼器 > IP67
產品介紹：
外徑尺寸: 50mm ;厚度: 27mm
軸徑：10mm/12mm/14mm/16mm
脈沖：可達10000P/R
輸出形式: 集電極開路、推挽和TTL、HTL
| 項目 | 參數 | ||||||
| 外形尺寸 | 外徑: 50mm ;厚度: 27mm | ||||||
| 軸徑 | 10mm/12mm/14mm/16mm | ||||||
| 脈沖 | 1000;1024;1250;2000;2048;2500;4096;5000;10000; | ||||||
| 輸出相位 | 相位 A,B,Z,U,V,W | ||||||
| 出線方式 | 徑向電纜 | ||||||
| 防護等級 | IP67 | ||||||
| 外殼 | 不銹鋼 | ||||||
| 線長 | 1000MM | ||||||
| 包裝方式 | 紙盒 | ||||||
| 重量 | 150g | ||||||
| 輸出類型 | N -集電極開路(NPN) | V-電壓輸出 | F-推拉輸出 | C- 長線驅動(TTL) | E- 長線驅動(HTL) | ||
| 電源電壓 | DC+5V±5% & DC8-30V±5% | DC+5V±5% | DC8-30V±5% | ||||
| 消耗電流 | 100mA MAX | 120mA MAX | 120mA MAX | ||||
| 最高響應頻率 | 100KHZ | 500KHZ | 600KHZ | ||||
| 輸出容量 | 輸出電流 | 流入 | ≤30mA | - | ≤20mA | ≤±50mA | |
| 流出 | ≤10mA | ||||||
| 輸出電壓 | "H" | - | - | ≥2.5V | ≥-3V | ||
| "L" | ≤0.4V | ≤0.7V(少于20mA) | ≤0.5V | ≤1V | |||
| 上升下降時間 | 少于2us(負載電阻1KΩ、線長:2M | 少于1us | ≤100ns | ||||
| 啟動轉矩 | 9.8x10-3 N.m(100gf.cm) Max | ||||||
| 慣性力矩 | 6.5x10-6kg.m2 Max | ||||||
| 軸允許力 | 徑向 50N; 軸向 30N | ||||||
| 允許最高轉速 | 3000RPM | ||||||
| 環境溫度 | 工作:-40 ～+90°；保存:-45 ～+95° | ||||||
| 環境濕度 | 工作和保存時 50-85%RH(不結露) | ||||||
| 振動（耐久） | 振幅1.52mm，5-55Hz)，各軸2小時 | ||||||
| 沖擊（耐久） | 980m/s2(100G) 11mesc,各方向三次 | ||||||
