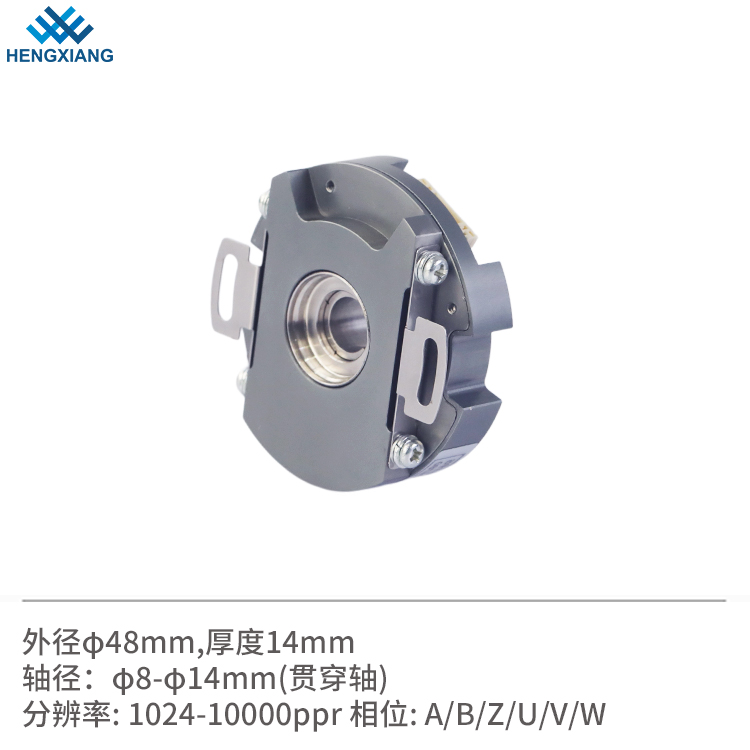

產品介紹：
外徑尺寸: 48mm ;厚度: 14mm
軸徑：8mm/10mm/12mm/14mm
脈沖：2500/6;2500/8;2500/16;5000/6;5000/8;5000/16;100000/6;10000/8;10000/16
輸出形式: TTL(省線式）和TTL、HTL
當前位置：首頁 > 產品展示 > 編碼器 > 超薄編碼器 > 厚度14-15mm
產品介紹：
外徑尺寸: 48mm ;厚度: 14mm
軸徑：8mm/10mm/12mm/14mm
脈沖：2500/6;2500/8;2500/16;5000/6;5000/8;5000/16;100000/6;10000/8;10000/16
輸出形式: TTL(省線式）和TTL、HTL
電腦端下單購買鏈接：https://item.taobao.com/item.htm?spm=a21dvs.23580594.0.0.1d293d0d7f07s5&ft=t&id=693301871746
手機端下單購買見下：
| 項目 | 基本參數 | |
| 編碼器類型 | 增量編碼器 | |
| 外徑 | 48mm | |
| 厚度 | 14mm | |
| 空心軸直徑 | 8mm,10mm,12mm,14mm | |
| 脈沖 | 1024/6;1024/8;1024/16;2048/6;2048/8；2048/16; | |
| 2500/6；2500/8; 2500/16；4096/6；4096/8；4096/16； | ||
| 5000/6；5000/8；5000/16；10000/6；10000/8；10000/16 | ||
| 輸出相位 | 相位 A,B,Z,A-,B-,Z-,U,V,W,U-,V-,W- | |
| 供電電壓 | DC5V ; DC8-30V | |
| 出線類型 | 徑向插座&徑向電纜 | |
| 電路輸出類型 | NPN集電極開路輸出 | |
| 省線式(5V) TTL | ||
| 差分輸出(5V) TTL | ||
| 差分輸出(DC8-30V) HTL | ||
| 消耗電流 | 120mA 最大 | |
| 最高響應頻率 | 800KHZ | |
| GND |
 未接編碼器本體
|
|
| 起動轉矩 | 少于9.8 *10-3N.m | |
| 慣性力矩 | 少于6.5*10-6kg.m2 | |
| 軸允許力 | 徑向 30N; 軸向 20N | |
| 允許最高轉速 | 3000RPM ; | |
| 環境溫度 | 工作時:-20 ～+95°；保存時:-25 ～+100° | |
| 環境濕度 | 工作時，保存時: 35-85%RH(不結露) | |
| 外殼 | 鋁合金 | |
| 線長 | 300mm | |
| 防護等級 | IP50 | |
| 認證 | CE | |
| 包裝 | 紙盒包裝 | |
| 凈重 |
80
g |
|
